Волоконно-оптические кабели


Волоконно-оптические кабели состоят из центрального проводника света (сердцевины) - стеклянного волокна, окруженного другим слоем стекла - оболочкой, обладающей меньшим показателем преломления, чем сердцевина. Распространяясь по сердцевине, лучи света не выходят за ее пределы, отражаясь от покрывающего слоя оболочки. В зависимости от распределения показателя преломления и от величины диаметра сердечника различают:

многомодовое волокно со ступенчатым изменением показателя преломления (рис. 2.11, а);

многомодовое волокно с плавным изменением показателя преломления (рис. 2.11,6);

одномодовое волокно (рис. 2.11, в).

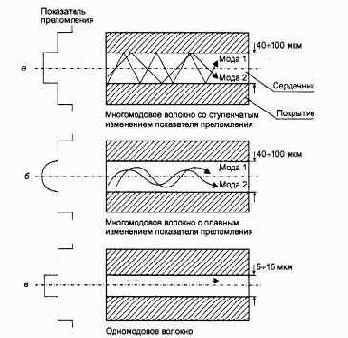

Рис. 2.11. Типы оптического кабеля

Понятие «мода» описывает режим распространения световых лучей во внутреннем сердечнике кабеля. В одномодовом кабеле (Single Mode Fiber, SMF) используется центральный проводник очень малого диаметра, соизмеримого с длиной волны света - от 5 до 10 мкм. При этом практически все лучи света распространяются вдоль оптической оси световода, не отражаясь от внешнего проводника. Полоса пропускания одномодового кабеля очень широкая - до сотен гигагерц на километр. Изготовление тонких качественных волокон для одномодового кабеля представляет сложный технологический процесс, что делает одномодовый кабель достаточно дорогим. Кроме того, в волокно такого маленького диаметра достаточно сложно направить пучок света, не потеряв при этом значительную часть его энергии.

В многомодовых кабелях (Multi Mode Fiber, MMF) используются более широкие внутренние сердечники, которые легче изготовить технологически. В стандартах определены два наиболее употребительных многомодовых кабеля: 62,5/125 мкм и 50/125 мкм, где 62,5 мкм или 50 мкм - это диаметр центрального проводника, а 125 мкм - диаметр внешнего проводника.

В многомодовых кабелях во внутреннем проводнике одновременно существует несколько световых лучей, отражающихся от внешнего проводника под разными углами. Угол отражения луча называется модой луча. В многомодовых кабелях с плавным изменением коэффициента преломления режим распространения каждой моды имеет более сложный характер.


Многомодовые кабели имеют более узкую полосу пропускания - от 500 до 800 МГц/км. Сужение полосы происходит из-за потерь световой энергии при отражениях, а также из-за интерференции лучей разных мод.

В качестве источников излучения света в волоконно-оптических кабелях применяются:

светодиоды;

полупроводниковые лазеры.

Для одномодовых кабелей применяются только полупроводниковые лазеры, так как при таком малом диаметре оптического волокна световой поток, создаваемый светодиодом, невозможно без больших потерь направить в волокно. Для многомодовых кабелей используются более дешевые светодиодные излучатели.

Для передачи информации применяется свет с длиной волны 1550 нм (1,55 мкм), 1300 нм (1,3 мкм) и 850 нм (0,85 мкм). Светодиоды могут излучать свет с длиной волны 850 нм и 1300 нм. Излучатели с длиной волны 850 нм существенно дешевле, чем излучатели с длиной волны 1300 нм, но полоса пропускания кабеля для волн 850 нм уже, например 200 МГц/км вместо 500 МГц/км.

Лазерные излучатели работают на длинах волн 1300 и 1550 нм. Быстродействие современных лазеров позволяет модулировать световой поток с частотами 10 ГГц и выше. Лазерные излучатели создают когерентный поток света, за счет чего потери в оптических волокнах становятся меньше, чем при использовании некогерентного потока светодиодов.

Использование только нескольких длин волн для передачи информации в оптических волокнах связанно с особенностью их амплитудно-частотной характеристики. Именно для этих дискретных длин волн наблюдаются ярко выраженные максимумы передачи мощности сигнала, а для других волн затухание в волокнах существенно выше.

Волоконно-оптические кабели присоединяют к оборудованию разъемами MIC, ST и SC.

Волоконно-оптические кабели обладают отличными характеристиками всех типов: электромагнитными, механическими (хорошо гнутся, а в соответствующей изоляции обладают хорошей механической прочностью). Однако у них есть один серьезный недостаток - сложность соединения волокон с разъемами и между собой при необходимости наращивания длины кабеля.

Сама стоимость волоконно-оптических кабелей ненамного превышает стоимость кабелей на витой паре, однако проведение монтажных работ с оптоволокном обходится намного дороже из-за трудоемкости операций и высокой стоимости применяемого монтажного оборудования. Так, присоединение оптического волокна к разъему требует проведения высокоточной обрезки волокна в плоскости строго перпендикулярной оси волокна, а также выполнения соединения путем сложной операции склеивания, а не обжатия, как это делается для витой пары. Выполнение же некачественных соединений сразу резко сужает полосу пропускания волоконно-оптических кабелей и линий.
