Понятие internetworking
Основная идея введения сетевого уровня состоит в следующем. Сеть в общем случае рассматривается как совокупность нескольких сетей и называется составной сетью или интерсетью (internetwork или internet).
Сети, входящие в составную сеть, называются подсетями (subnet),

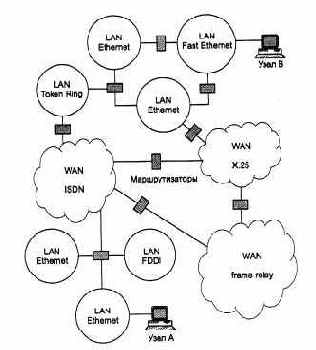

составляющими сетями или просто сетями (рис. 5.1).
Рис. 5.1.
Архитектура составной сети
Подсети соединяются между собой маршрутизаторами. Компонентами составной сети могут являться как локальные, так и глобальные сети. Внутренняя структура каждой сети на рисунке не показана, так как она не имеет значения при рассмотрении сетевого протокола. Все узлы в пределах одной подсети взаимодействуют, используя единую для них технологию. Так, в составную сеть, показанную на рисунке, входит несколько сетей разных технологий: локальные сети Ethernet, Fast Ethernet, Token Ring, FDDI и глобальные сети frame relay, X.25, ISDN. Каждая из этих технологий достаточна для того, чтобы организовать взаимодействие всех узлов в своей подсети, но не способна построить информационную связь между произвольно выбранными узлами, принадлежащими разным подсетям, например между узлом А и узлом В на рис. 5.1. Следовательно, для организации взаимодействия между любой произвольной парой узлов этой «большой» составной сети требуются дополнительные средства. Такие средства и предоставляет сетевой уровень.
Сетевой уровень выступает в качестве координатора, организующего работу всех подсетей, лежащих на пути продвижения пакета по составной сети. Для перемещения данных в пределах подсетей сетевой уровень обращается к используемым в этих подсетях технологиям.
Хотя многие технологии локальных сетей (Ethernet, Token Ring, FDDI, Fast Ethernet и др.) используют одну и ту же систему адресации узлов на основе МАС - адресов, существует немало технологий (X.25, АТМ, frame relay), в которых применяются другие схемы адресации. Адреса, присвоенные узлам в соответствии с технологиями подсетей, называют локальными. Чтобы сетевой уровень мог выполнить свою задачу, ему необходима собственная система адресации, не зависящая от способов адресации узлов в отдельных подсетях, которая позволила бы на сетевом уровне универсальным и однозначным способами идентифицировать любой узел составной сети.
Естественным способом формирования сетевого адреса является уникальная нумерация всех подсетей составной сети и нумерация всех узлов в пределах каждой подсети. Таким образом, сетевой адрес представляет собой пару: номер сети (подсети) и номер узла.
В качестве номера узла может выступать либо локальный адрес этого узла (такая схема принята в стеке IPX/SPX), либо некоторое число, никак не связанное с локальной технологией, которое однозначно идентифицирует узел в пределах данной подсети. В первом случае сетевой адрес становится зависимым от локальных технологий, что ограничивает его применение. Например, сетевые адреса IPX/SPX рассчитаны на работу в составных сетях, объединяющих сети, в которых используются только МАС - адреса или адреса аналогичного формата. Второй подход более универсален, он характерен для стека TCP/IP. И в том и другом случае каждый узел составной сети имеет наряду со своим локальным адресом еще один - универсальный сетевой адрес.
Данные, которые поступают на сетевой уровень и которые необходимо передать через составную сеть, снабжаются заголовком сетевого уровня. Данные вместе с заголовком образуют пакет. Заголовок пакета сетевого уровня имеет унифицированный формат, не зависящий от форматов кадров канального уровня тех сетей, которые могут входить в объединенную сеть, и несет наряду с другой служебной информацией данные о номере сети, которой предназначается этот пакет. Сетевой уровень определяет маршрут и перемещает пакет между подсетями.
При передаче пакета из одной подсети в другую пакет сетевого уровня, инкапсулированный в прибывший канальный кадр первой подсети, освобождается от заголовков этого кадра и окружается заголовками кадра канального уровня следующей подсети. Информацией, на основе которой делается эта замена, являются служебные поля пакета сетевого уровня. В поле адреса назначения нового кадра указывается локальный адрес следующего маршрутизатора.
ПРИМЕЧАНИЕ Если в подсети доставка данных осуществляется средствами канального и физического уровней (как, например, в стандартных локальных сетях), то пакеты сетевого уровня упаковываются в кадры канального уровня.
Если же в какой- либо подсети для транспортировки сообщений используется технология, основанная на стеках с большим числом уровней, то пакеты сетевого уровня упаковываются в блоки передаваемых данных самого высокого уровня подсети.
Если проводить аналогию между взаимодействием разнородных сетей и перепиской людей из разных стран, то сетевая информация - это общепринятый индекс страны, добавленный к адресу письма, написанному на одном из сотни языков земного шара, например на санскрите. И даже если это письмо должно пройти через множество стран, почтовые работники которых не знают санскрита, понятный им индекс страны-адресата подскажет, через какие промежуточные страны лучше передать письмо, чтобы оно кратчайшим путем попало в Индию. А уже там работники местных почтовых отделений смогут прочитать точный адрес, указывающий город, улицу, дом и индивидуума, и доставить письмо адресату, так как адрес написан на языке и в форме, принятой в данной стране.
Основным полем заголовка сетевого уровня является номер сети-адресата. В рассмотренных нами ранее протоколах локальных сетей такого поля в кадрах предусмотрено не было - предполагалось, что все узлы принадлежат одной сети. Явная нумерация сетей позволяет протоколам сетевого уровня составлять точную карту межсетевых связей и выбирать рациональные маршруты при любой их топологии, в том числе альтернативные маршруты, если они имеются, что не умеют делать мосты и коммутаторы.
Кроме номера сети заголовок сетевого уровня должен содержать и другую информацию, необходимую для успешного перехода пакета из сети одного типа в сеть другого типа. К такой информации может относиться, например:
номер фрагмента пакета, необходимый для успешного проведения операций сборки-разборки фрагментов при соединении сетей с разными максимальными размерами пакетов;
время жизни пакета, указывающее, как долго он путешествует по интерсети, это время может использоваться для уничтожения «заблудившихся» пакетов;
качество услуги - критерий выбора маршрута при межсетевых передачах - например, узел-отправитель может потребовать передать пакет с максимальной надежностью, возможно, в ущерб времени доставки.
Когда две или более сети организуют совместную транспортную службу, то такой режим взаимодействия обычно называют межсетевым взаимодействием (internetworking).
