Формат сообщений SNMP


Протокол SNMP обслуживает передачу данных между агентами и станцией, управляющей сетью. SNMP использует дейтаграммный транспортный протокол UDP, не обеспечивающий надежной доставки сообщений. Протокол, организующий надежную передачу дейтаграмм на основе соединений TCP, весьма загружает управляемые устройства, которые на момент разработки протокола SNMP были не очень мощные, поэтому от услуг протокола TCP решили отказаться.

SNMP часто рассматривают только как решение для управления сетями TCP/IP. Хотя SNMP чаще всего и работает над UDP (он может также работать и над TCP), он может работать и над транспортными сетевыми протоколами стека OSI - ТРО, ТР4, CNLS, а также над протоколами МАС - уровня. Растет поддержка протокола SNMP и в других транспортных средах. Например, фирма Novell начала поддерживать протокол SNMP с версии NetWare 3.11, а некоторые производители оборудования (например, Bay Networks) реализуют в своих устройствах передачу сообщений SNMP с помощью как IP, так и IPX.

Сообщения SNMP, в отличие от сообщений многих других коммуникационных протоколов, не имеют заголовков с фиксированными полями. В соответствии с нотацией ASN.1 сообщение SNMP состоит из произвольного количества полей, и каждое поле предваряется описателем его типа и размера.

Любое сообщение SNMP состоит из трех основных частей: версии протокола (version), идентификатора общности (community), используемого для группирования устройств, управляемых определенным менеджером, и области данных, в которой собственно и содержатся описанные выше команды протокола, имена объектов и их значения. Область данных делится на блоки данных протокола (Protocol Data Unit, PDU).

Общий формат сообщения SNMP в нотации ASN.1 выглядит следующим образом:>

SNMP-Message ::=

SEQUENCE {

version INTEGER {

version-1 (0)

},

community

OCTET STRING,

SNMP-PDUs



ANY

}

Область данных может содержать пять различных типов PDU, соответствующих пяти командам протокола SNMP:

SNMP-PDUs :: =

CHOICE {

get-request

GetRequest-PDU,


get-next-request

GetNextRequest-PDU,

get-response

GetResponse-PDU,

set-request

SetRequest-PDU,

trap

Trap-PDU,

}

И наконец, для каждого типа PDU имеется определение его формата. Например, формат блока GetRequest-PDU описан следующим образом:

GetRequest-PDU ::=

IMPLICIT SEQUENCE {

request-id

RequestID,

error-status

ErrorStatus,

error-index

Errorlndex,

variable-bindings

VarBindList

}

Далее стандарт SNMP определяет соответственно формат переменных блока GetRequest-PDU. Переменная Request ID - это 4-байтовое целое число (используется для установления соответствия ответов запросам), ErrorStatus

и Errorlndex

- это однобайтовые целые, которые в запросе должны быть установлены в 0. VarBindList - это список числовых имен объектов, значениями которых интересуется менеджер. В нотации ASN.1 этот список состоит из пар «имя - значение». При запросе значение переменной должно быть установлено в null.

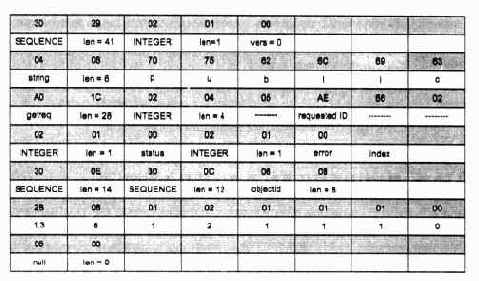

Вот пример сообщения протокола SNMP, которое представляет собой запрос о значении объекта SysDescr (числовое имя 1.3.6.1.2.1.1.1).



Как видно из описания, сообщение начинается с кода 30 (все коды шестнадцатеричные), который соответствует ключевому слову SEQUENCE (последовательность). Длина последовательности указывается в следующем байте (41 байт). Далее следует целое число длиной 1 байт - это версия протокола SNMP (в данном случае О, то есть SNMP v.l, a 1 означала бы SNMP v.2). Поле community имеет типstring (строка символов) длиной в 6 байт со значением public. Остальную часть сообщения составляет блок данных GetRequest-PDU

. То, что это операция Get-request, говорит код АО (это значение определено в протоколе SNMP, а не в нотации ASN.1), а общая длина блока данных - 28 байт. В соответствии со структурой блока Getrequest-PDU, далее идет идентификатор запроса (он определен как целое 4-байтовое число). Затем в блоке следуют два однобайтовых целых числа статуса и индекса ошибки, которые в запросе установлены в 0. И наконец, завершает сообщение список объектов, состоящий из одной пары - имени 1.3.6.1.2.1.1.1.0 и значения null.
