Домен коллизий
В технологии Ethernet, независимо от применяемого стандарта физического уровня, существует понятие домена коллизий.
Домен коллизий (collision domain) - это часть сети Ethernet, все узлы которой распознают коллизию независимо от того, в какой части этой сети коллизия возникла. Сеть Ethernet, построенная на повторителях, всегда образует один домен коллизий. Домен коллизий соответствует одной разделяемой среде. Мосты, коммутаторы и маршрутизаторы делят сеть Ethernet на несколько доменов коллизий.
Приведенная на рис. 3.11 сеть представляет собой один домен коллизий. Если, например, столкновение кадров произошло в концентраторе 4, то в соответствии с логикой работы концентраторов10Base-T сигнал коллизии распространится по всем портам всех концентраторов.
Если же вместо концентратора 3 поставить в сеть мост, то его порт С, связанный с концентратором 4, воспримет сигнал коллизии, но не передаст его на свои остальные порты, так как это не входит в его обязанности. Мост просто отработает ситуацию коллизии средствами порта С, который подключен к общей среде, где эта коллизия возникла. Если коллизия возникла из-за того, что мост пытался передать через порт С кадр в концентратор 4, то, зафиксировав сигнал коллизии, порт С приостановит передачу кадра и попытается передать его повторно через случайный интервал времени. Если порт С принимал в момент возникновения коллизии кадр, то он просто отбросит полученное начало кадра и будет ожидать, когда узел, передававший кадр через концентратор 4, не сделает повторную попытку передачи. После успешного принятия данного кадра в свой буфер мост передаст его на другой порт в соответствии с таблицей продвижения, например на порт А. Все события, связанные с обработкой коллизий портом С, для остальных сегментов сети, которые подключены к другим портам моста, останутся просто неизвестными.
Узлы, образующие один домен коллизий, работают синхронно, как единая распределенная электронная схема.
Общие характеристики стандартов Ethernet 10 Мбит/с
В табл. 3.3 и 3.4 сведены основные ограничения и характеристики стандартов Ethernet.
Таблица 3.3. Общие ограничения для всех стандартов Ethernet

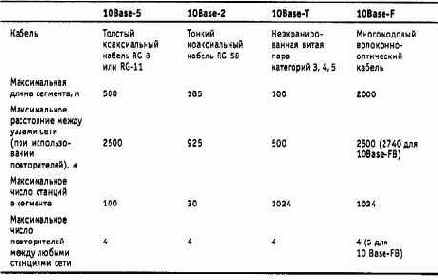

Таблица 3.4. Параметры спецификаций физического уровня для стандарта Ethernet
