Справочник по NetWare 4.11

Нумерация устройств


Метод идентификации устройств, как, например, жесткие диски, для обеспечения возможности работы устройства в сети.

Устройства идентифицируются тремя наборами номеров:

  • Физическим адресом
  • Кодом устройства
  • Логическим номером устройства

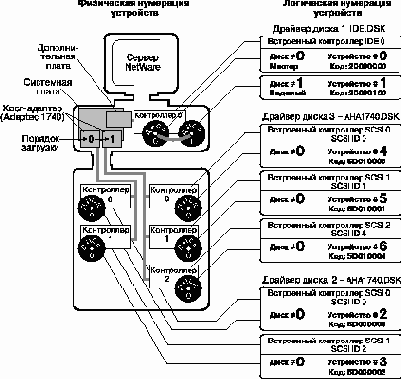

На следующем рисунке показано, как устанавливается соответствие физического адреса, кода устройства и логического номера (основываясь на физическом порядке подключения устройств). Каждый прямоугольник во втором столбце описывает физический адрес и код устройства. "Устройство #" указывает логический номер диска.

Figure 33-3. Нумерация физических и логических устройств

  • Физический адрес. Устанавливается, когда драйвер считывает параметры устройства, установленные с помощью переключателей или программы настройки.
  • Код устройства. Определяется идентификатором диска, идентификатором загруженного экземпляра драйвера, номером диска и номером контроллера (см. рисунок ниже).

  • Логический номер устройства. Определяется последовательностью загрузки драйверов дисков.
    И код устройства, и логический номер устройства присваиваются при загрузке драйвера диска. Из этого следует, что для сохранения идентификационных номеров необходимо всегда выполнять загрузку драйверов дисков в одной и той же последовательности.
    Если драйвер диска выгрузить, а затем загрузить вновь, то третья и четвертая цифры в его идентификационном номере изменятся.

    Иногда бывает полезно изобразить схему выполнения загрузки. Выпишите порядок загрузки драйверов дисков, перечисленных в файле STARTUP.NCF. Затем, если вы получите сообщение, что, например, устройство 1 (20000100) было деактивировано из-за отказа диска, вы сможете точно определить отказавший диск.

    После того, как устройствам будут присвоены номера, NetWare присваивает физические и логические номера разделов для созданных на жестких дисках разделах.

    Рисунок ниже иллюстрирует соответствие между логическими номерами устройств и физическими адресами разделов. Каждому логическому устройству присваивается номер раздела для каждого типа раздела.


    Figure 33-4. Логические номера устройств и номера разделов



    NetWare 4 распознает разделы DOS и NetWare. Разделы, созданные другими операционными системами (UNIX, OS/2), перечисляются как разделы не-NetWare.

    Технология Hot Fix сохраняет номера физических разделов, использованных для перенаправления данных.

    Номера присваиваются всем физическим разделам дисков, в том числе для дисков зеркального отражения, загрузочных разделов и разделов не-NetWare.

    Следующий рисунок иллюстрирует соотношение между физическими и логическими разделами. Диаграмма подразумевает, что раздел 1 зеркально отражается на раздел 4, а раздел 2 - на раздел 5.

    Figure 33-5. Номера разделов и логические номера разделов



    Сообщения о зеркальном отражении ссылаются на логический номер раздела для отображения, на каких жестких дисках устанавливается или выключается зеркальное отражение. (См. также: , .)

    Используемые при решении данных задач утилиты: "SET" b "SERVMAN" описаны в книге Справочник по утилитам.
